9.2.10 Maschinenkonfigurationen

Klassisch unterscheidet man Maschinen, die Materialien von der Rolle oder Bogen bedrucken. Bei einseitig bedruckten Materialien spricht man von „Schöndruck“. Beim beidseitigen Druck heißt die erste Seite „Schöndruck“ und die zweite Seite „Widerdruck“. Im Tiefdruck und Flexodruck haben sich überwiegend Rollenmaschinen etabliert. Im Offsetdruck sind sowohl Rollen- als auch Bogenmaschinen verbreitet. Selbstverständlich gibt es auch Maschinenkonfigurationen, die zum Bedrucken bestimmter Produkte ausgelegt sind – zum Beispiel von dreidimensionalen Objekten. Im Folgenden geht es um die Konfigurationen von Bogenoffsetdruckmaschinen für das Bedrucken von Packmaterialien.

In einer Bogenoffsetdruckmaschine lassen sich Packmittel einer Bedruckstoffstärke von 0,04 mm bis 1,0 mm hochwertig bedrucken und veredeln. Das Bogenmaterial wird auf Paletten in den Anleger gefahren. Die Bogen werden über den Saugbändertisch in die Druckwerke transportiert. In jedem Druckwerk wird jeweils eine Druckfarbe verdruckt. Zusätzlich zu den Druckwerken für Cyan, Magenta, Yellow und Schwarz ist es im Verpackungsdruck verbreitet, Sonderfarben einzusetzen. Sonderfarben sind zum Beispiel Firmenfarben wie das „Milka-Lila“. Um Farbschwankungen zu vermeiden, werden diese nicht im Druckprozess aus vier Farben zusammengesetzt, sondern als fertig gemischte Druckfarbe in einem gesonderten Werk verdruckt.

Zusätzlich kann die Maschine mit Lackwerken ausgestattet werden. Eine Lackierung dient zum Schutz des Druckerzeugnisses und / oder zur Veredelung. Im Lackwerk wird der Lack wie in einem Flexodruckwerk über eine Rasterwalze dosiert. Nach dem letzten Druck oder Lackwerk werden die Bogen in den Ausleger gefördert und auf der Palette gestapelt. Der Ausleger kann mit zusätzlichen Trocknermodulen ausgestattet werden, um die Farben und Lacke zu trocknen oder zu härten. Eingesetzt werden können Trockner, die Infrarot-Strahlung, Thermoluft oder UV-Licht erzeugen. Welches Trocknersystem benötigt wird, hängt von den verwendeten Farben und Lacken ab.

Abb. 9.2.41: eine Fünf-Farben-Bogenoffset-Druckmaschine mit Lackwerk für das einseitige Bedrucken eines Packmittels (Quelle: Eigene Darstellung)

Abb. 9.2.41 zeigt eine Offsetdruckmaschine zum einseitigen Bedrucken des Bedruckstoffes. Soll auch die Rückseite bedruckt werden, werden die einseitig bedruckten Bogen entweder außerhalb der Druckmaschine gewendet und ein zweites Mal bedruckt oder inline in der Druckmaschine gewendet. Der einseitige Druck wird als Schöndruck, der beidseitige Druck als Schön- und Widerdruck bezeichnet. Eine Schön und Widerdruckmaschine wird mit einer Wendetrommel ausgestattet.


Abb. 9.2.42: eine Sechs-Farben-Bogenoffset-Druckmaschine mit Doppellackwerk und Wendung nach dem ersten Druckwerk zum beidseitigen Bedrucken des Packmittels. (Quelle: Eigene Darstellung)

Mit zwei Lackwerken können die Veredelungsergebnisse gesteigert werden – zum Beispiel, indem man zwei Lacke kombiniert. Zwischen zwei Lackwerken wird die erste Lackschicht gehärtet. Trockner zwischen Druck- und Lackwerken werden als Zwischentrockner bezeichnet, Trockner im Ausleger als Endtrockner.

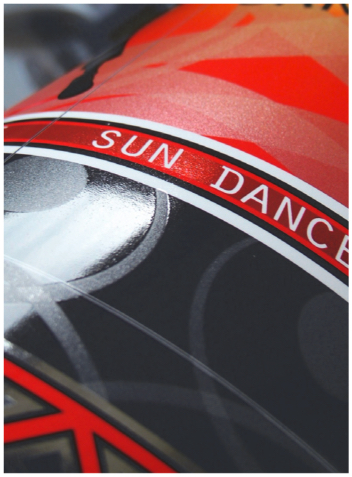

Abb. 9.2.43: Matt-Glanz-Effekte, die zum Beispiel mit einem Doppellackwerk erzeugt werden können
(Quelle: Eigene Darstellung)
